自动平压模切机 165EII

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
AP-165EII
数量
-
+
库存:
0
产品描述
参数

自动平压模切机 AP-165E III

型号

AP-165EII

最大用纸尺寸

1200X1650mm

最小用纸尺寸

500X600mm

最大模切尺寸

1180X1630mm

标准咬口

15(±5)mm

最大模切压力

350tons

瓦楞用纸厚度

1-9mm

最高模切速度

5000i.p.h

总耗电功率

36KW(主电机22KW)

整机重量

38tons



整机性能特点

  • 专门适用于瓦楞纸板,配有伺服器驱动的最新型送纸系统

  • 从E瓦楞到AB瓦楞都能获得准确的模切精度

  • 清废系统和叼纸边废料清除装置,完全清除废料

  • 对于大,小批量的产品均有良好的适应性

  • 安全性能可靠、双重安全保障装置设计(空气制动装置及断电停机装置)

  • 所有操作控制均在机械外面

  • 新研发收纸部装置可以很好的适应一版多模产品

  • 高效生产、模切精准、压痕精确

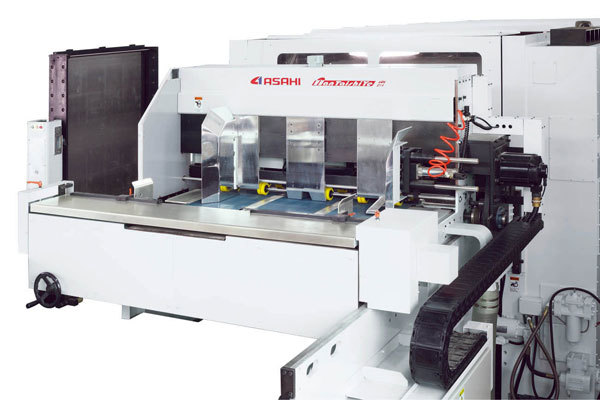

送纸部



  • 伺服驱动的最新型皮带吸风送纸装置(前缘送纸方式)

  • 保证大纸板的顺利进纸,大大提高操作性和生产性

  • 送纸精度高,纸板轻度损伤小

  • 适合各种纸质,参数设置可在触摸屏上调整

  • 大尺寸前档及侧规装置,保证纸板准确到达,拥有更高模切精度

  • 特别设计纸板平整器,针对弯翘纸板,防止纸板越过前挡





模切部

  • 分度器内置转矩扭力离合器,能在机器高速运转工作时,遇到卡纸时对机器进行保护

  • 整机使用14组独立伺服驱动自动调整,只需点动人机界面订单储存系统

  • 即整机进行自动调整,于20秒内完成机器换单调整,大大提高换单效率

  • 特有的曲轴齿轮传动和强制润滑系统,采用日本大阪的高精度优质合金钢齿轮

  • 淬火研磨加工,高精度

  • 高强度,耐磨性好,工作平稳

  • 强制润滑系统,内部供油,使机器长时间保持高精度确保机器使用寿命

  • 叼纸牙排动力传递采用原厂进口精密间歇凸轮分割器可靠稳定

  • 机械式压力吨位显示装置

  • 针对翘曲厚重纸板设计的旭机械独特的抓钉式叼纸方式稳定耐用



交替换版装置 (可选择性配置)

  • 可选交替换版装置,实现不停机预装版,节约时间,安全性高,提高生产效率



清废部

  • 模具快速安装方式,操作人员不需要进入机器内部,只需在机械外部进行作业

  • 凸模、凹模由操作侧直接插入,手柄锁紧,既节省了时间,又保证了安全

  • 上下框保证木模完成出色工作

  • 凸凹模动作上下连动,清废更准确、更彻底

  • 模切部同下框间装有透明塑料膜,防止纸张脱落

  • 挡纸膜根据木模的流水线方向尺寸,通过手柄移动调整



敲落装置

  • 敲落版从操作侧直接插入,通过气缸一次性自动锁紧



叼纸边废料清除装置

  • 叼纸边废料从叼纸钉上清除,通过传送带送到机器外部,自动排出



收纸部

  • 前档栅、侧档纸装置、后档栅保证收纸整齐

  • 根据产品流水线方向尺寸,电机传动移动栅挡板、后挡栅配合

  • 收纸台电机驱动,设定方便快捷

  • 伺服电机控制临时接纸装置,使收纸更方便快捷



半自动上料机(选购产品)

  • 最大堆积高度2300mm

  • 纸板翻转装置可适应印刷面朝上送入的纸板

  • 在传送带前端配有拍纸板装置

  • 整机为固定式,可与地面辊道接入整堆推入升降台中

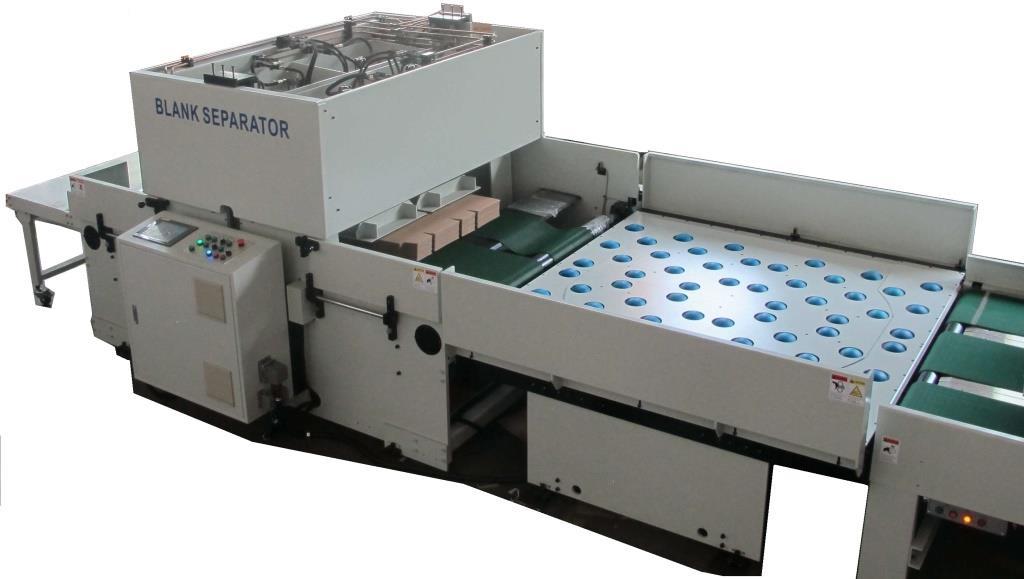

转向台+纸垛分离装置BREAKER(选购产品)

  • 对于模切产品均有良好的适应性,可以与模切机最高生产运行速度配合

  • 采用高负荷力油压系统,一次可同时分离4垛纸板



传动润滑系统

  • 装配有原厂进口凸轮箱(时间分割器)与安全离合器的传动传递装置

  • 精确分配各部位动作,分度精准、性能稳定、高强耐用

  • 分度器内置转矩扭力离合器,能在机器高速运转工作时,遇到卡纸时对机器进行保护
