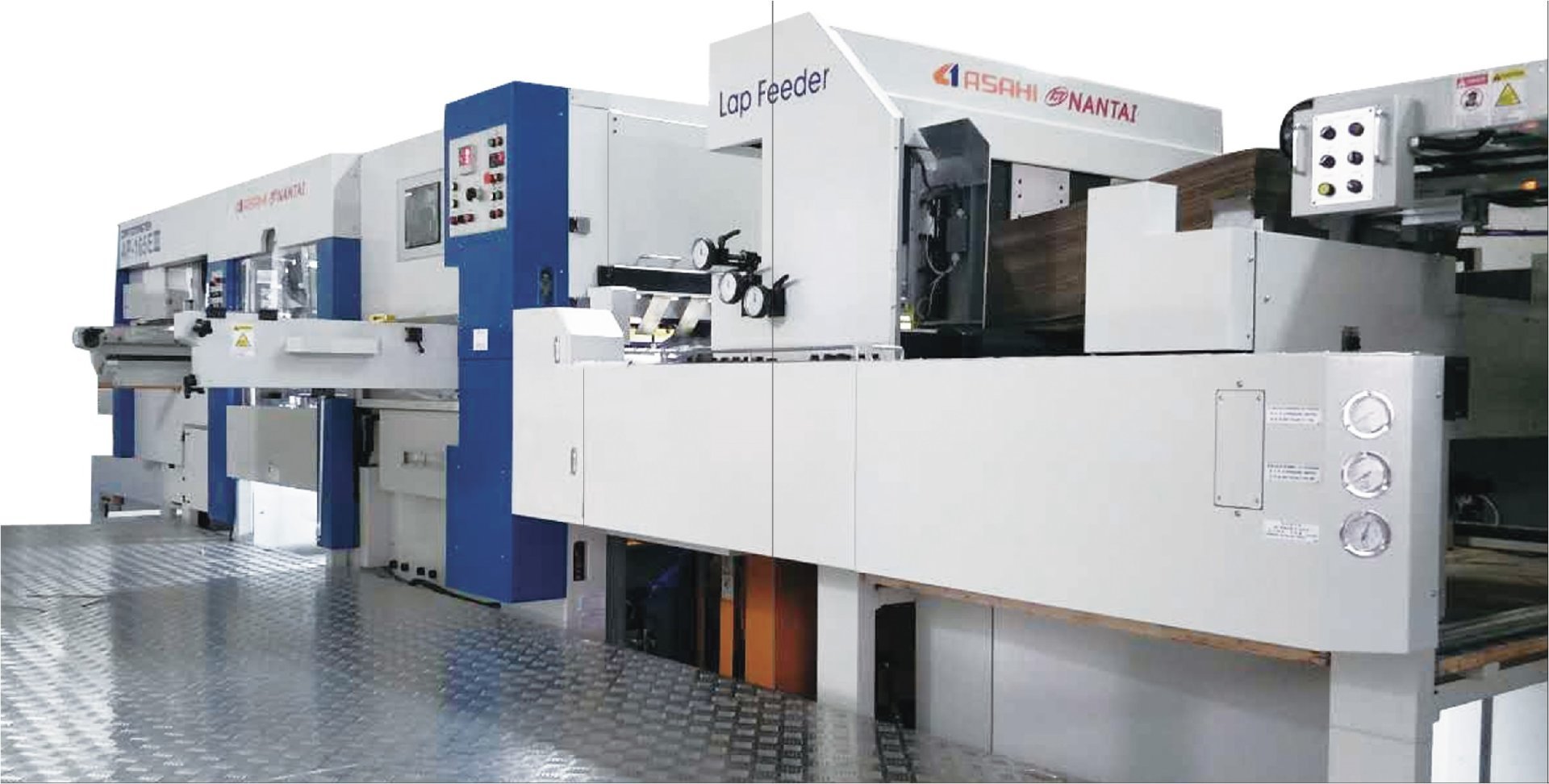

自动平压模切机 165EIII


关键词:

产品

类别:

瓦楞纸箱模切机

概述:

瓦楞纸箱模切机

瓦楞纸箱模切机

产品细节


自动平压模切机 AP-165EIII

型号

AP-165EIII

最大用纸尺寸 1650*1200mm
最小用纸尺寸 600*500mm
最大模切尺寸 1630*1180mm
瓦楞用纸厚度 1~10mm
最小叼纸边尺寸: 10mm,齿钉式
最高模切速度: 6000i.p.h
叼纸边废料清除装置
最大模切压力: 350吨
收纸方式(标配) 计数堆叠批次输出方式
总耗电功率: 60kw(主电机30kw)
外形尺寸(LxWxH) 11500x5220x2440mm
机器重量: 42吨

整机性能特点

专门适用于瓦楞纸板,配有伺服器驱动的最新型送纸系统

从E瓦楞到AB瓦楞都能获得准确的模切精度

清废系统和叼纸边废料清除装置,完全清除废料

对于大,小批量的产品均有良好的适应性

安全性能可靠、双重安全保障装置设计(空气制动装置及断电停机装置)

所有操作控制均在机械外面

新研发收纸部装置可以很好的适应一版多模产品

分度器内置转矩扭力离合器,能在机器高速运转工作时,遇到卡纸时对机器进行保护

整机使用14组独立伺服驱动自动调整,只需点动人机界面订单储存系统

即整机进行自动调整,于20秒内完成机器换单调整,大大提高换单效率

高效生产、模切精准、压痕精确

送纸部

伺服驱动的最新型皮带吸风送纸装置(前缘送纸方式)

保证大纸板的顺利进纸,大大提高操作性和生产性

送纸精度高,纸板轻度损伤小

适合各种纸质

参数设置可在触摸屏上调整

大尺寸前档及侧规装置,保证纸板准确到达,拥有更高模切精度

特别设计纸板平整器,针对弯翘纸板,防止纸板越过前挡

模切部

分度器内置转矩扭力离合器,能在机器高速运转工作时,遇到卡纸时对机器进行保护

整机使用14组独立伺服驱动自动调整,只需点动人机界面订单储存系统

即整机进行自动调整,于20秒内完成机器换单调整,大大提高换单效率

特有的曲轴齿轮传动和强制润滑系统,采用日本大阪的高精度优质合金钢齿轮

淬火研磨加工,高精度

高强度,耐磨性好,工作平稳

强制润滑系统,内部供油,使机器长时间保持高精度确保机器使用寿命

叼纸牙排动力传递采用原厂进口精密间歇凸轮分割器可靠稳定

机械式压力吨位显示装置

针对翘曲厚重纸板设计的旭机械独特的抓钉式叼纸方式稳定耐用

清废部

模具快速安装方式,操作人员不需要进入机器内部,只需在机械外部进行作业

凸模、凹模由操作侧直接插入,手柄锁紧。既节省了时间,又保证了安全

上下框保证木模完成出色工作

凸凹模动作上下连动,清废更准确、更彻底

模切部同下框间装有透明塑料膜,防止纸张脱落

挡纸膜根据木模的流水线方向尺寸,通过手柄移动调整

敲落装置

敲落版从操作侧直接插入,通过气缸一次性自动锁紧

叼纸边废料清除装置

叼纸边废料从叼纸钉上清除,通过传送带送到机器外部,自动排出

收纸部

前档栅、侧档纸装置、后档栅保证收纸整齐

根据产品流水线方向尺寸,电机传动移动栅挡板、后挡栅配合

收纸台电机驱动,设定方便快捷

伺服电机控制临时接纸装置,使收纸更方便快捷

传动润滑系统

装配有原厂进口凸轮箱(时间分割器)与安全离合器的传动传递装置

精确分配各部位动作。分度精准、性能稳定、高强耐用

分度器内置转矩扭力离合器,能在机器高速运转工作时,遇到卡纸时对机器进行保护

交替换版装置 (可选择性配置)

可选交替换版装置,实现不停机预装版,节约时间,安全性高,提高生产效率
