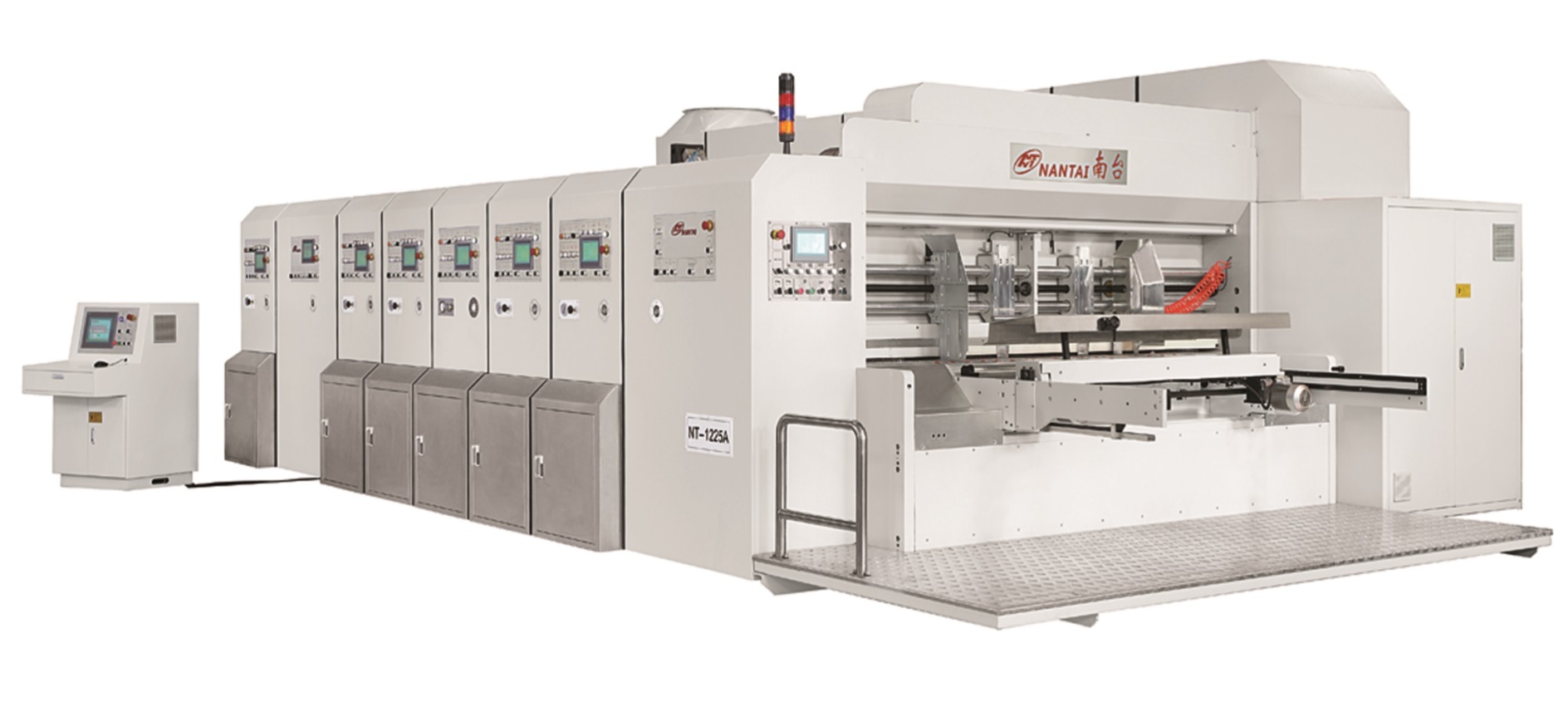

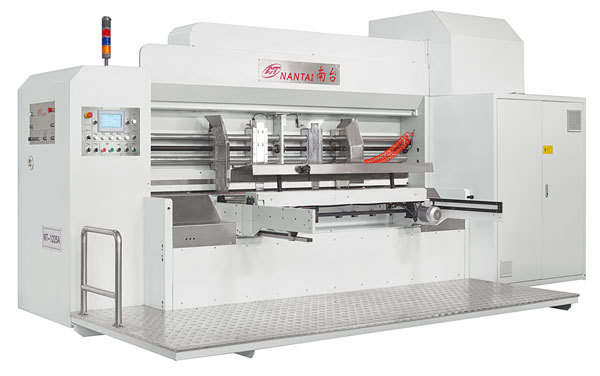

印刷开槽模切机
项 目 | NT0920 | NT0925 | NT1225 | NT1228 | NT1628 | NT1632 | |
设备最高速度 (张/分) | 300 | 280 | 250 | 230 | 180 | 160 | |
最大进纸尺寸(mm) | 900×2000 | 900×2500 | 1200×2500 | 1200×2800 | 1600×2800 | 1600×3200 | |
最小进纸尺寸(mm) | 300×600 | 300×600 | 350×600 | 350×600 | 450×600 | 450×600 | |
隔张进纸(mm) | 1200×2000 | 1200×2500 | 1500×2500 | 1500×2800 | 2000×2800 | 2000×3200 | |
最大印刷面积(mm) | 900×1960 | 900×2460 | 1200×2460 | 1200×2760 | 1600×2760 | 1600×3160 | |
标准印刷厚度(mm) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | |
最小开 槽间隔 |
正刀(mm) |
130×130×130 ×130 |
130×130×130 ×130 |
130×130×130 ×130 |
130×130×130 ×130 |
130×130×130 ×130 |
130×130×130 ×130 |
反刀(mm) |
230×65×230 ×65 |
230×65×230 ×65 |
230×65×230 ×65 |
230×65×230 ×65 |
230×65×230 ×65 |
230×65×230 ×65 |
|
最大槽深(mm) | 260 | 260 | 300 | 300 | 400 | 400 |
整机性能
-
先进的科学设计理念,通过欧洲CE认证,独立电脑操作台,可储存常用订单,并能快速换单
-
间隙调整、相位调整等均为电脑控制电动调整
-
主要齿轮采用优质钢,台湾进口
-
全部电器、电子及气动元件均采用欧洲标准
-
适用涂布纸网点印刷,或牛卡纸印刷
-
可配合堆叠机,或印刷粘箱机联线

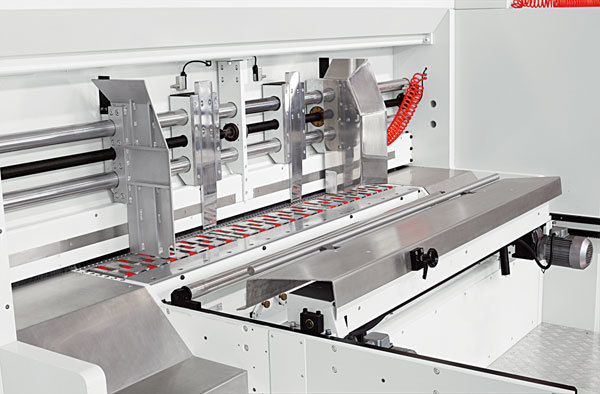

送纸部
-
可连续或隔张送纸(有计数器)
-
采用美国SUN前缘送纸加大吸风流量,送纸更平稳、准确
-
变频控制真空气流及压力,以配合纸板尺寸
-
可调整送纸行程,减轻拉纸胶辊压力
-

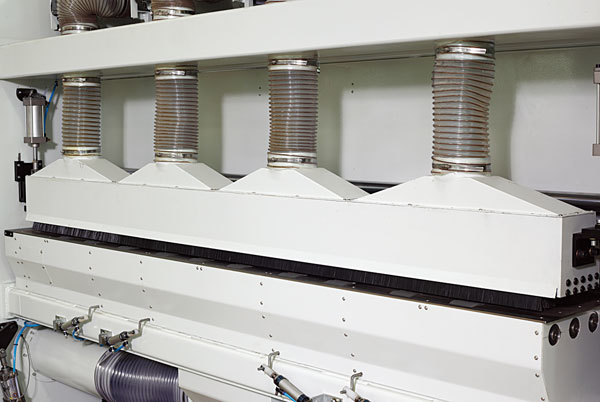

高效除尘装置,双排毛刷及风机清除纸板表面纸屑
-
真空送纸,有六排毛刷,配有静电装置,除尘效果更佳(选配)

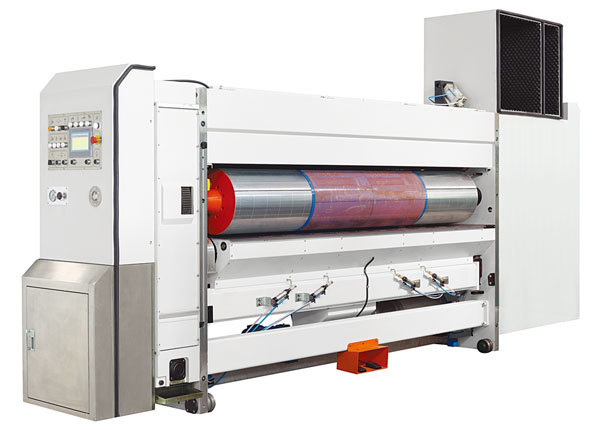

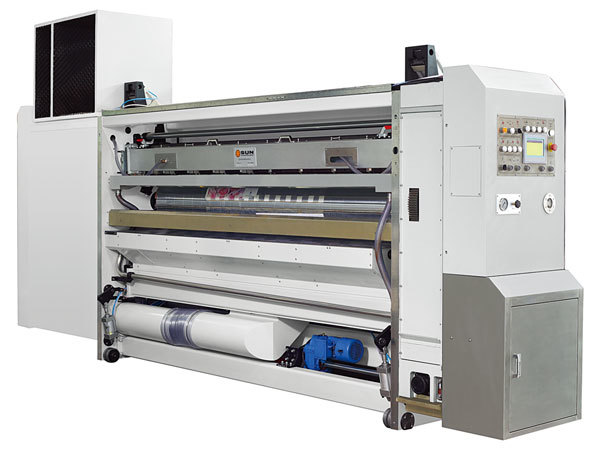

印刷部
-
全程真空吸附传送,适应翘曲纸板能力强,输送更精准,提高套色精度
-
可选择刮刀或者辊对辊供墨系统
-
自动切换清洗装置,让水墨回收或者清洗更方便、快捷
-
防漏墨,甩墨系统装置
-
清洗印版后自动复位系统
-
节墨系统,水墨换颜色或清洗时每单元每次可节省水墨0.4-0.5公斤(适用辊对吸隔膜泵供墨系统)
-
每组印刷单元可配热风装置(选配)

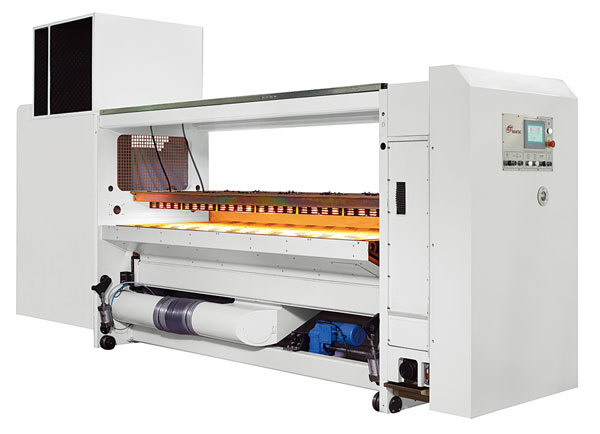

干燥部
-
水性光油采用红外线干燥避免模切时拖花
-
UV光油采用紫外线干燥避免模切时拖花
-
根据纸板宽度可分段控制红外线或紫外线灯管,节约能源,装有防火灾装置

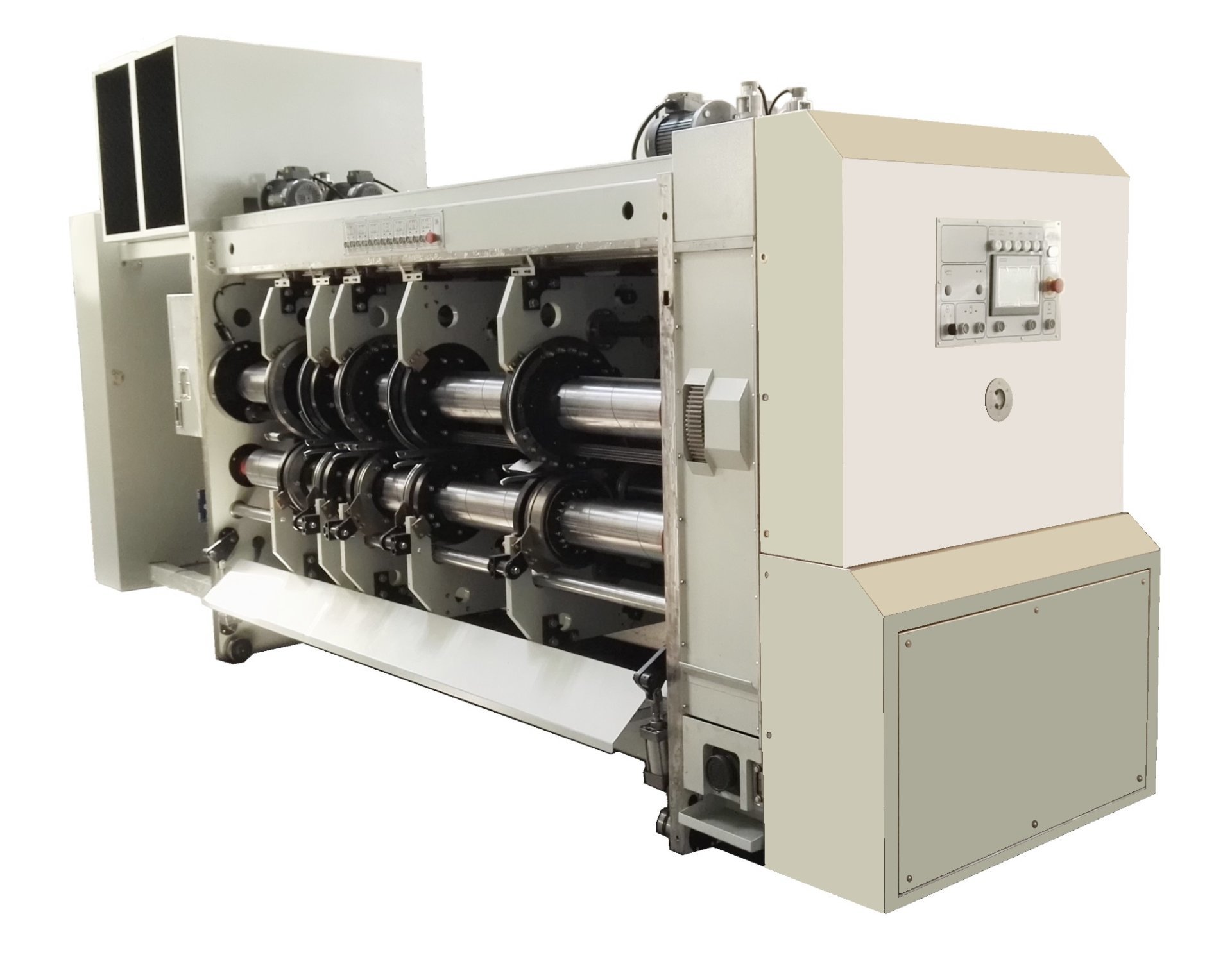

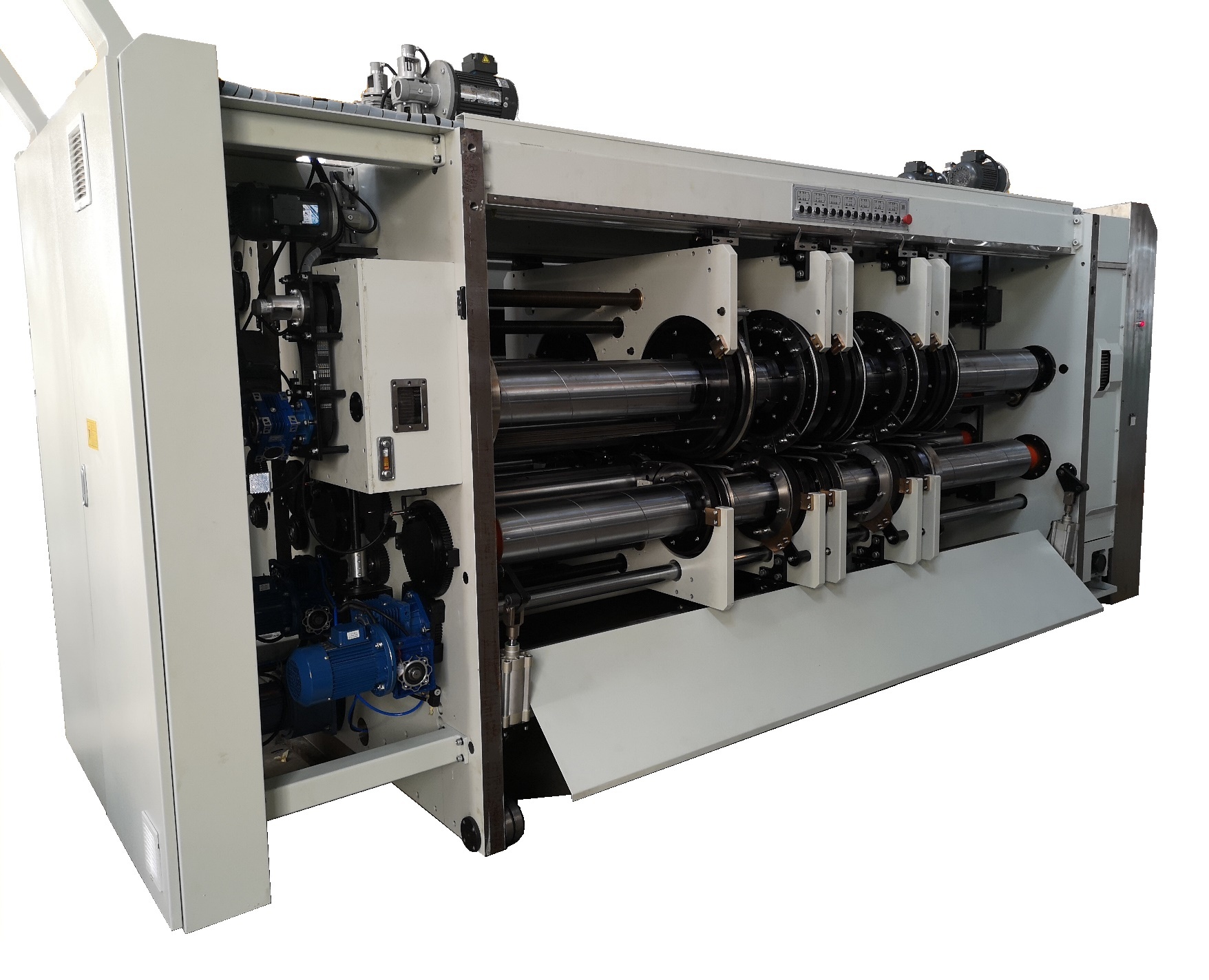

开槽部
-
预压轮、压线轮、开槽刀盘轴向尺寸调整,由触摸屏预置设定数字,调整快捷、准确
-
采用精密线性导轨系统,位移精准,开槽光洁
-
预压线工艺结构,纸板不易破损
-
上刀座与下刀座采用传动轴联动,移动时保持上下刀对准,延长刀具寿命
-
弹性切角刀结构,可切断三层、五层纸板而无需调整,操作方便
双压线开槽部(选配)
模切部
-
胶垫辊机械螺旋换向50mm游动装置
-
采用独立马达驱动,胶垫辊补偿范围±3mm
-
胶垫辊切削修平结构,保持胶垫表面平整
